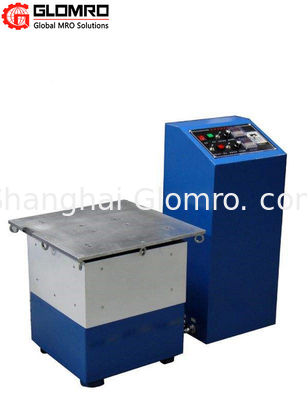

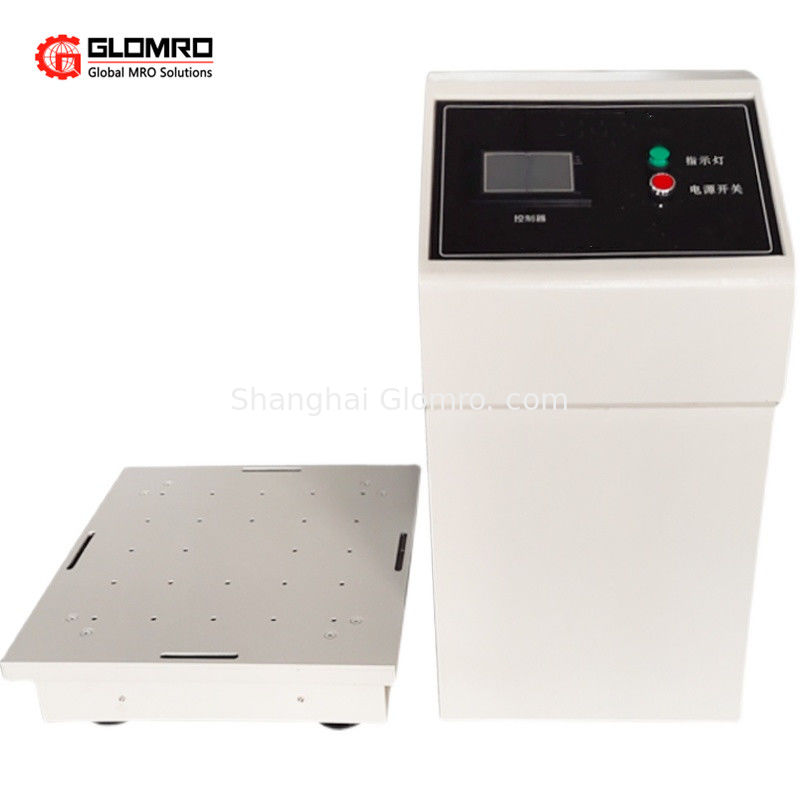

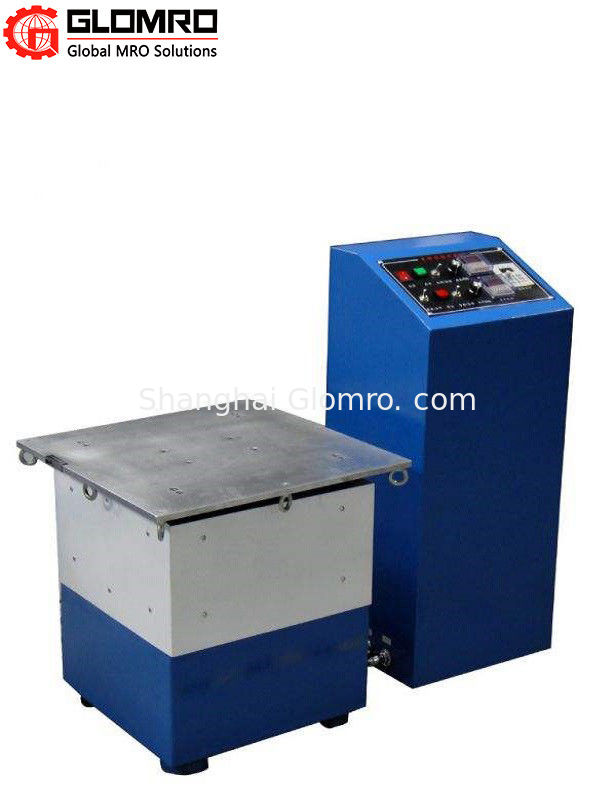

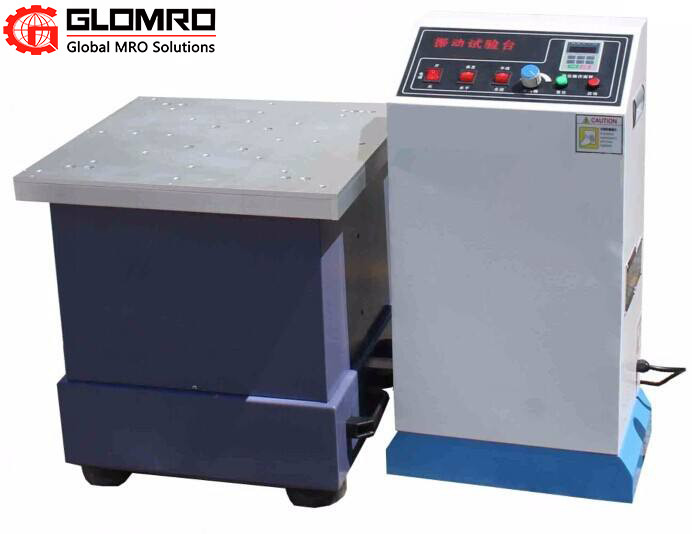

Enkelvoudige richting (verticaal/horizontaal) vibratietester/Elektromagnetische hoogfrequente vibratietestmachine
SNELLE DETAILS
geschikt voor elektronica, elektromechanica, optische communicatie, verpakking, auto onderdelen, speelgoed en andere industrieën onderzoek, ontwikkeling, kwaliteitscontrole en productie. Kwaliteits controle inspectie en productielijn, assemblagelijn. Het is meer geschikt voor kwaliteitsinspectie van afgewerkt product voor het verbeteren van de productkwaliteit.Het onafhankelijk ontwikkelde CIMS +FCS wordt aangenomen voor het softwaresysteem van de schudtafel, dat kan worden uitgebreid en geconfigureerd met versnellingssensor en pc-monitoring. De nieuwste internationale vibratietestnormen worden geciteerd om de selectie van vaste frequentie, sweepfrequentie, frequentieverdubbeling, programma, logaritme en willekeurige vibratiemodi te realiseren.
| Productnaam |
Model |
richting van vibratie |
Grootte |
Frequentiebereik |
Verticale vibratie
teststandaard |
BXT-160 |
verticaal |
500x500x160MM |
1~600
|
Horizontale vibratie
teststandaard |
BXT-260 |
horizontaal |
500x500x260MM |
1~2000 |
Vierdimensionaal
schudtafel |
BXT-360 |
Verticaal +horizontaal |
500x500x360MM |
1~3000 |
Zesdimensionaal
schudtafel |
BXT-580 |
Omhoog en omlaag
links en rechts
voor en achter |
500x500x580MM |
1~5000 |
| Maximale testbelasting (KG) |
100 |
| Frequentiebereik (0.01Hz) |
1HZ~600HZ |
| Tafelgrootte (CM) |
50*1*50 |
| Lichaamsgrootte (CM) |
Verticaal+Horizontaal +voor en achter (50*58*50) |
| De amplitude |
0~5MM |
| Maximale versnelling |
20G |
| De vibratierichting |
Verticaal +horizontaal + voor en achter
(automatische zesdimensionale alles-in-één schudtafel) |
| frequentiemodulatie |
Elke frequentie in het bereik van 1-600Hz |
| Frequentie sweep |
1-600Hz kan willekeurig worden ingesteld, echte standaard sweep heen en weer |
| Programmeerbare functie |
1-600Hz, 1-8 secties per sectie kan worden
willekeurig ingesteld frequentie en tijd, kan cyclisch zijn |
| Frequentieverdubbeling |
8 secties vermenigvuldigd, lage naar hoge frequentie hoge naar lage frequentie lage naar hoge en dan hoge naar hoge cyclus |
| Logaritmische functie |
Van beneden naar boven frequentie, van boven naar beneden frequentie,
van beneden naar boven frequentie en van beneden naar beneden
frequentie - drie modi logaritmisch/recyclebaar |
| De vibratiegolfvorm |
Halve golf/volledige golf |
| Tijdcontrole |
Elke tijd kan worden ingesteld |
| precisie |
Frequentie kan worden weergegeven tot 0.01Hz, precisie 0.1Hz |
| Het totale vermogen |
2.6 KW |
| Voedingsspanning (V) |
220v |
| Functie realiseren |
Sinusgolf, FM, sweep, programmeerbaar,
frequentieverdubbeling, logaritme, tijdcontrole, willekeurige vibratie |
FUNCTIES
1. Tafelgrootte (mm): 500×1000 andere maten kunnen worden aangepast
2. Amplitude: 0~5mm
3. Maximale belasting: 100kg
4. Frequentie: 1Hz~600Hz
5. Maximale versnelling: 0 ~ 20g (1g = 9.8m/S2)
6. Vibratiegolfvorm: sinusgolf (halve golf, volledige golf)
7. Sweepfunctie (1~600Hz): (omhoog frequentie/omlaag frequentie/tijdsbereik) kan willekeurig worden ingesteld voor standaard sweep heen en weer.
8. Programmeerbare functie (1~600Hz): 1~15 segmenten. De tijd en frequentie van elk segment kunnen willekeurig worden ingesteld om de cyclische detectiefunctie te bereiken.
9. Vibratierichting: 1 verticaal (Z-as), 2 horizontaal (X, Y-as), 3 verticaal + horizontaal (Y, X, Z-as)
10. Precisie: frequentie kan worden weergegeven tot 0.01Hz
11. Schudtafelvermogen: 4.5kw
12. Voedingsspanning: 380V 50Hz
13. Maximale stroom: 10A
16. Tijdcontrole: elke tijd kan worden ingesteld (seconden)
17. Functie realiseren: sinusgolf, FM, frequentie sweep, programmeerbaar, maximale versnelling, amplituderegeling, tijdcontrole.
18. Meetinstrument (optioneel): indien u de amplitude, versnelling wilt aflezen
VOORDELEN
1. X, Y en Z-as vibratie kan worden gerealiseerd op dezelfde tafel, met programmacontrole, nauwkeurige en gebalanceerde frequentie, en geen drift tijdens langdurige werking;
2. Met enkele punt, segment en multi-segment tijdtiming;
3. Traploze amplitude-instelling, met frequentie sweep en vaste frequentie functies, om te voldoen aan de testvereisten van verschillende industrieën;
4. Ingebouwd amplitude voorspellingsprogramma, vierpunts synchrone excitatie, uniforme tafel vibratie;
5. Het anti-interferentiecircuit is toegevoegd om de interferentie van sterk elektromagnetisch veld op het regelcircuit op te lossen, en het tafelblad is niet-magnetisch en statisch.
6. Het is gemaakt van composiet industriële materialen, precisieverwerking, mooi en genereus platform, gehumaniseerde bediening en controle, en maakt gebruik van speciale meet- en regelmodule om de apparatuur stabieler te laten werken.
