Productmodel: | Bxt-yz-712 | Inputvoeding: | 220V50Hz |
---|---|---|---|
Machinaal vermogen: | 150W | Gevoeligheidswaaier: | Toestellen 1-10 |
Transmissiesnelheid: | 25-28 meters | ||
Hoog licht: | De Inspectiemachine van de Benchtopnaald,Het Metaaldetector van de kledingsnaald,De Inspectiemachine van de hoedennaald |

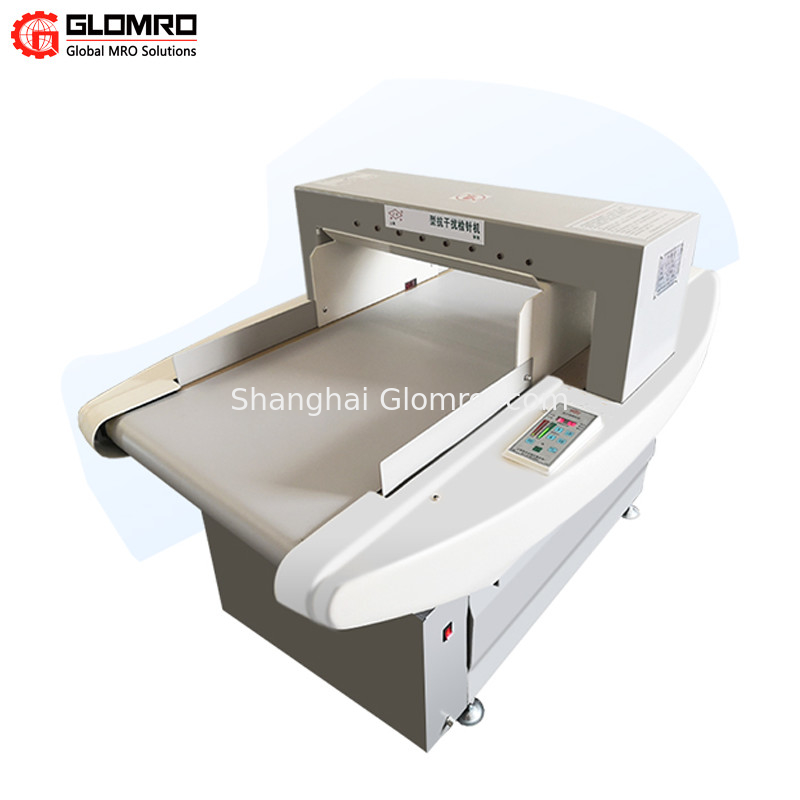

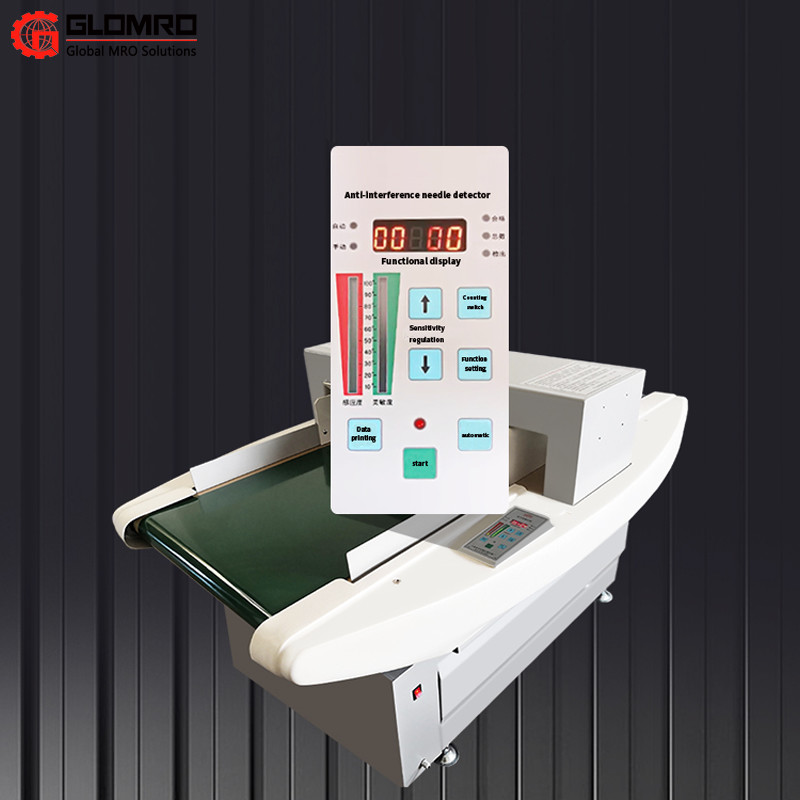

Naaldmeetapparaat
一, a-machine voor het testen wordt gebruikt die
Het het werk principe van de machine van de naaldinspectie is dat de hogere en lagere sondes ontvangen en eerst het signaal, en toen het sterke elektrische geïntegreerde blok, gevoeligheidscontrole geïntegreerd blok verwerken, signaal die geïntegreerd blok en signaaloutput geïntegreerd blok ontvangen om het opsporingswerk te voltooien.
Wanneer de goederen door de naald testen heeft de machine naalden gebroken of ijzermetaal bevat en andere substanties, wordt de machine van de naaldtest niet toegestaan om over te gaan, zal de ontdekte machine van de de naaldtest van het ijzermetaal automatisch, en de transportband terug naar de originele positie van de goederen alarmeren; De inspecteur kan de plaats van de gebroken naald volgens de plaats van het gebroken de indicatorlicht van het naaldsignaal snel vinden. Omgekeerd, als geen metaal wordt ontdekt, kunnen de goederen door het de machinekanaal van de naaldinspectie overgaan. Overeenkomstig de verordeningen dat de de uitvoertextiel de gebroken naaldopsporing moet overgaan, de goederen die de gebroken naaldopsporing door de machine overgaan van de naaldinspectie kunnen worden uitgevoerd.
二, Instructie en werkende norm van de machine van de naaldtest
Het testinstrument is een instrument van de hoge precisietest, zodat moet de gebruiker de volgende regels volgen:
(一) Methode van instrumentenbeweging:
1, Bewegende instrumentenmethode:
Selecteer 4-6 sterke mensen, tribune aan beide kanten van de machine, handen van het lagere eind van de twee vleugels van het instrument, kunt u de gehele machine naar believen bewegen. Moet niet
Een transportbandschacht die een transportband met de hand beëindigt. Anders, zal de transmissieschacht worden beschadigd, waarbij het opsporingseffect wordt beschadigd.
2, de methode van het Duwinstrument:
Er zijn vier stuurwielen bij de bodem van het instrument. Wanneer zich het bewegen op het niveau, moeten slechts twee mensen zich aan beide kanten van het instrument bevinden en hun handen gebruiken aan kracht naar de bestemming
Duw enkel. Maar het moet niet met andere voorwerpen in botsing komen.
(二) de vereisten en de methodes van de Instrumentenplaatsing:
1, het instrument kan niet zich in de workshop met hoogspanningsdraden worden geplaatst, zodat zo door externe huidige en radiogolven mengen niet.
2, instrumentenpositie boven de fluorescente lamp, moeten meer dan twee meters vanaf het instrumentenvliegtuig zijn, en het bovenste gedeelte van het instrument is het best geen geïnstalleerde ventilator (plafondventilator),
Om buiteninterferentie ook te vermijden.
3. Er zijn vier steunbouten bij de bodem van het instrument, die de rol van horizontale saldosteun spelen. Daarom moeten de vier steunspelden v3o3or gebruik worden genivelleerd
Saldosteun. Dit kan een anti-interference rol spelen.
Productmodel | Bxt-yz-712 Bxt-yz-812 |
Bxt-yz-715 Bxt-yz-815 |
Bxt-yz-720 Bxt-yz-820 |
Bxt-yz-725 Bxt-yz-825 |
Bxt-yz-730 Bxt-yz-830 |
Inputvoeding | 220v50Hz | ||||
Machinemacht | 150w | ||||
Gevoeligheidswaaier | Toestellen 1-10 | ||||
Transmissiesnelheid | 25-28 meters | ||||
Inspectiehoogte mm | 120 | 150 | 200 | 250 | 300 |
Inspectienauwkeurigheid mm | Ijzerbal diameter≥1.0 | Ijzerbal diameter≥1.2 | Ijzerbal diameter≥1.5 | Ijzerbal diameter≥2.0 | Ijzerbal diameter≥2.5 |
Inspectiebreedte mm | 600mm | ||||
Productgrootte cm | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
Netto gewicht kg | 160 | 160 | 165 | 165 |
170 |

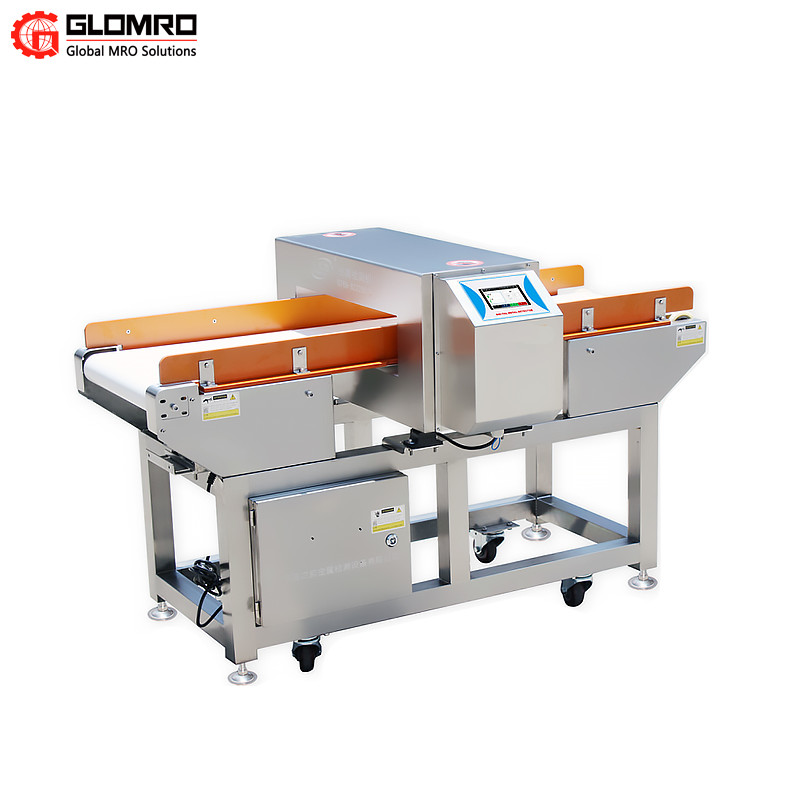

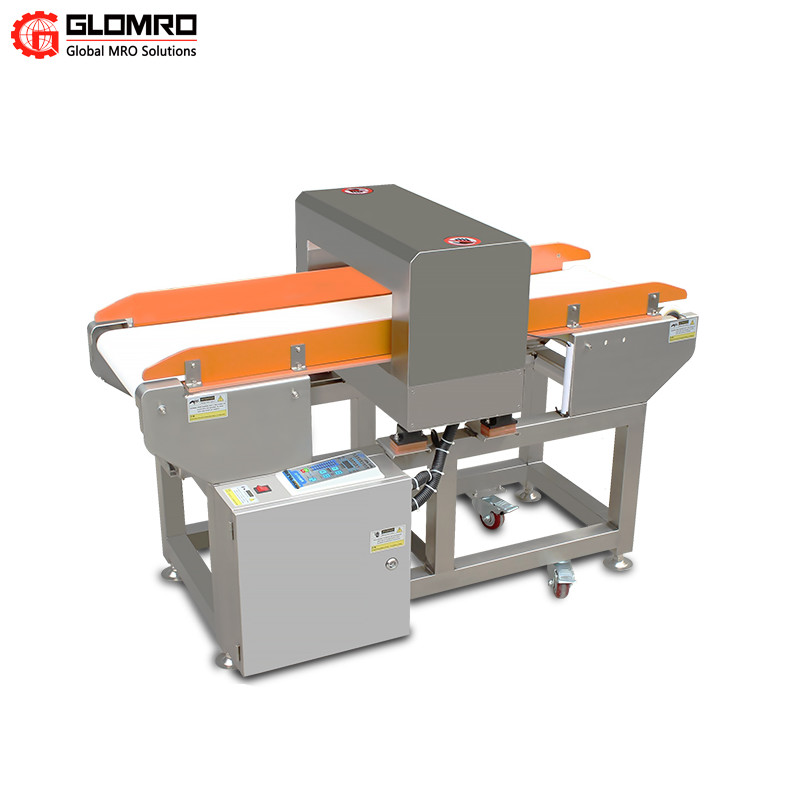

Modelaantal | Bxt-yz-ST | Bxt-yz-ST12 | Bxt-yz-ST15 | Bxt-yz-ST20 | Bxt-yz-ST25 | Bxt-yz-ST30 | Bxt-yz-ST35 | Bxt-yz-ST40 |
De diameter van de ijzerbal | 0.5Фmm | 0.8Φmm | 1Φmm | 1.01.2Φmm | 1.2Φmm | 1.5Φmm | 2Φmm | 2.5Φmm |
Non-ferrometalen zoals koper en aluminium | 1Фmm | 1.2Φmm | 1.3Φmm | 1.5Φmm | 2Φmm | 2.5Φmm | 3.5Φmm | 4Φmm |
SUS-diameter van roestvrij staal | 1.2Фmm | 1.5Φmm | 1.8Φmm | 1.8Φmm | 2.5Φmm | 3.5Φmm | 4Φmm | 4.5Φmm |
Gevoelig toestel | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
Inspectiehoogte mm | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
Modelaantal | Bxt-yz-AL |
Inputvoeding | 220v50Hz |
Motormacht | 60W |
Machinemacht | 90W |
Productgrootte mm | 1330*700*930MM |
