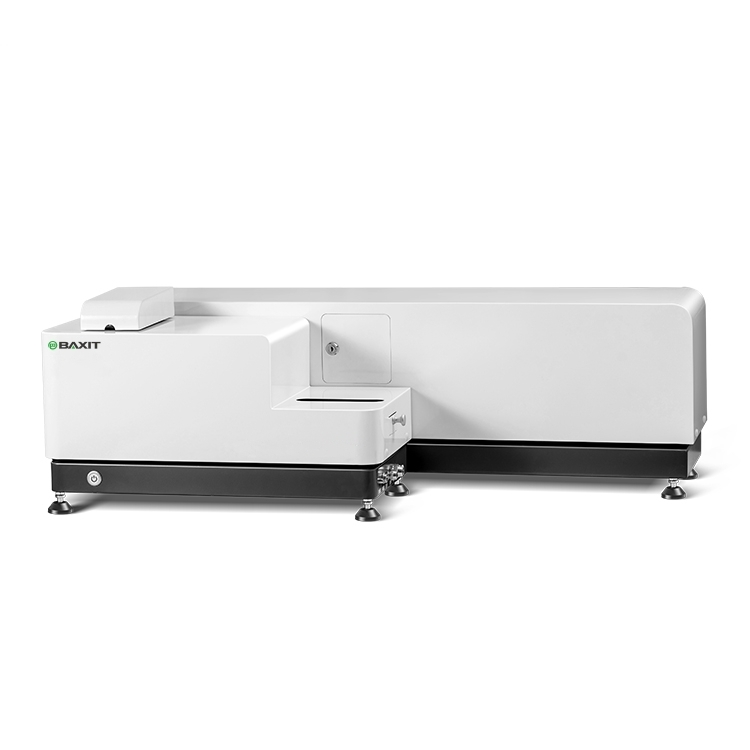

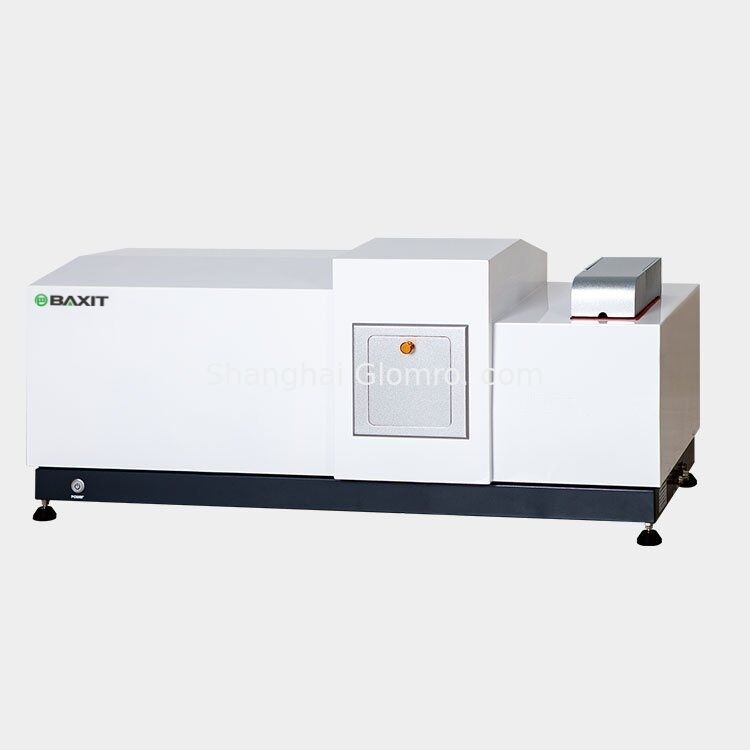

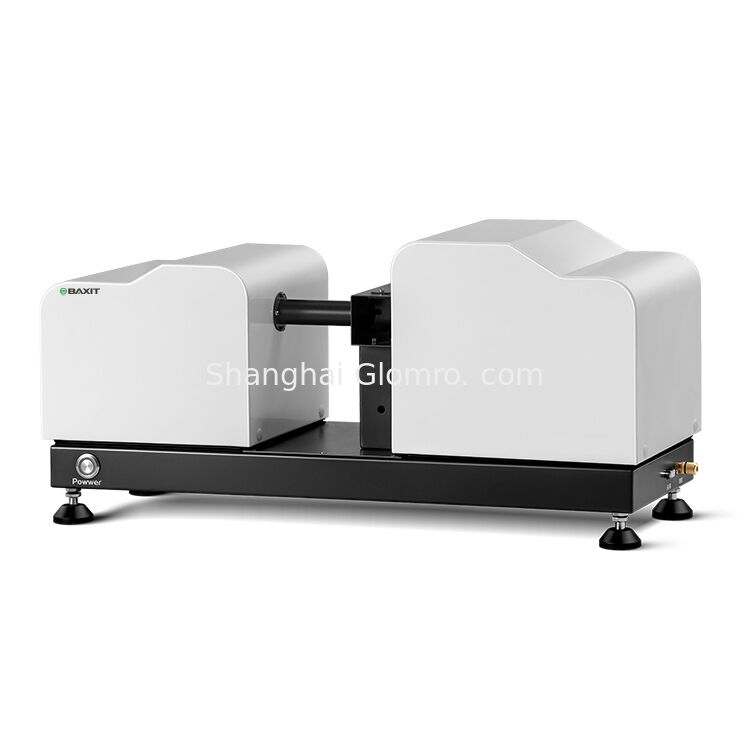

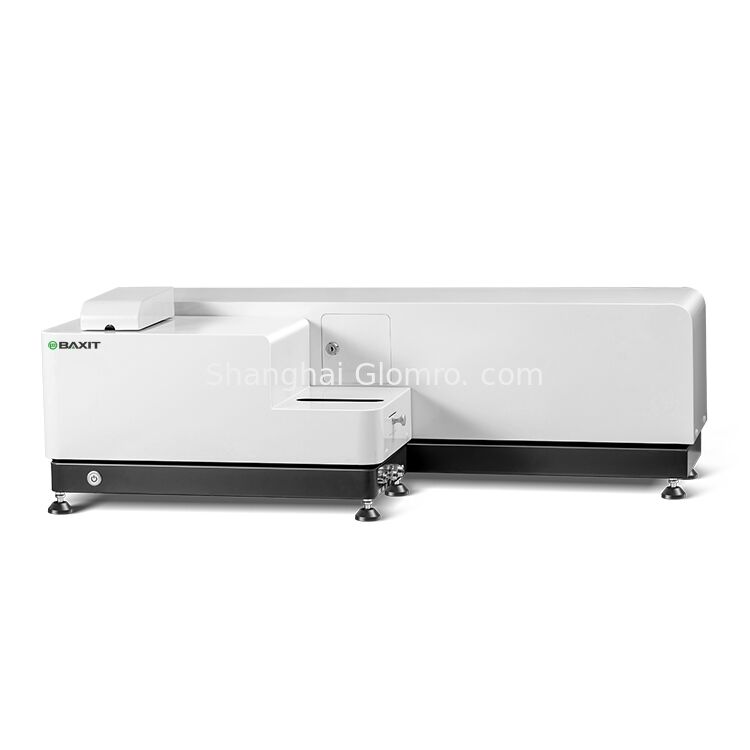

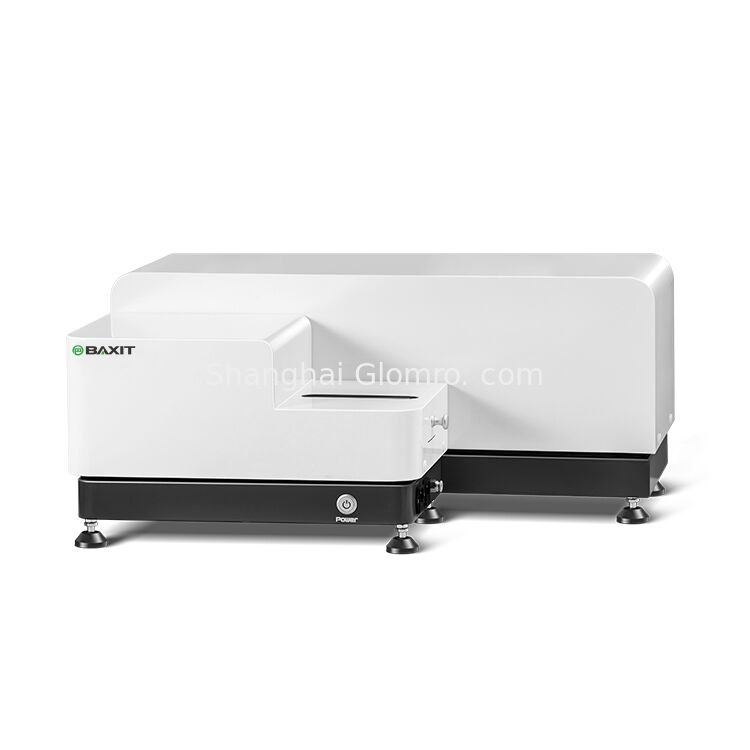

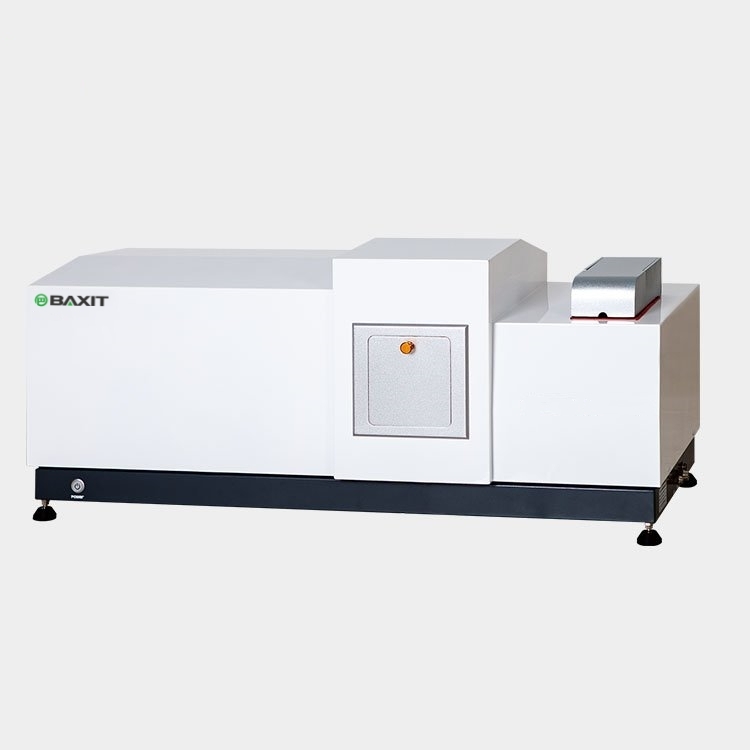

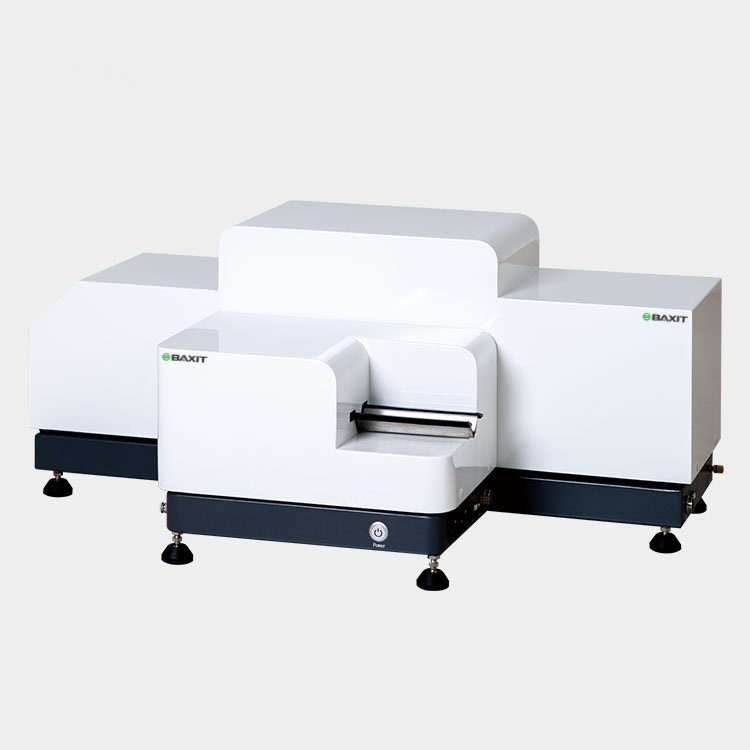

BAXIT Automatische laserdeeltjesgrootte-analysator
Productbeschrijving
De BAXIT laserdeeltjesgrootte-analysator maakt gebruik van het dynamische lichtverstrooiingsprincipe en fotoncorrelatiespectroscopietechnologie om de grootte van deeltjes te bepalen op basis van de snelheid van hun Brownse beweging in vloeistof. Kleine deeltjes hebben een snelle Brownse beweging, terwijl grote deeltjes een langzame Brownse beweging hebben. Wanneer laserlicht op deze deeltjes schijnt, zal het verstrooide licht met verschillende snelheden fluctueren, afhankelijk van de grootte van de deeltjes. Fotonencorrelatiespectroscopie analyseert de grootte van de deeltjes op basis van de fluctuaties van licht in een specifieke richting. Daarom heeft dit instrument het geavanceerde principe van hoge precisie, wat de authenticiteit en geldigheid van de testresultaten garandeert.
Producteigenschappen
Met behulp van de full-range Mie-verstrooiingstheorie, gebaseerd op het dispergerende medium en de optische eigenschappen van de gemeten deeltjes, wordt de verandering in lichtintensiteit onder verschillende hoeken voor verschillende deeltjes geselecteerd, en worden hoogwaardige niet-uniforme kruisvormige driedimensionale waaiermatrixdetectoren gebruikt om de grootteverdeling van de deeltjesgroep nauwkeurig te meten. Online droge en natte laserdeeltjesgrootte-analysatoren worden gebruikt voor het meten van de deeltjesgrootte in industrieën zoals calciumcarbonaat, voedsel, emulsies, verven, pigmenten, medicijnen, titaniumdioxide en kristallen. Zij kunnen de maatverdeling en trend van het product in de productielijn direct monitoren en de monitoringresultaten doorgeven aan de centrale controlekamer of het centrale DCS- en PLC-besturingssysteem van de klant. Het kan de grootteverdeling en trend van de productdeeltjes in de productleveringspijplijn gedurende 24 uur continu, snel, tijdig en nauwkeurig volgen. Tijdens de meting kan de computer worden aangesloten en kunnen het PLC-systeem en de productielijn worden aangesloten voor closed-loop-besturing. De bemonsteringsapparatuur kan ook worden aangepast en geïnstalleerd volgens de vereisten van de productielijn van de gebruiker om de representativiteit, continuïteit en real-time aard van de bemonstering te garanderen, en om ervoor te zorgen dat het instrument stabiel werkt in verschillende omgevingen, het automatiseringsmeetniveau te verbeteren, de productkwaliteit te verbeteren, het energieverbruik te verminderen en de werkefficiëntie te verbeteren. Het product voldoet aan de internationale norm ISO13320.
Toepassingsbereik
1) Verschillende niet-metaalhoudende poeders: zoals zwaar calciumcarbonaat, licht calciumcarbonaat, talk, kaolien, grafiet, diatomiet, bruciet, bentoniet, diatomiet, perliet, kaoliniet, klei, silica, granaat, zirkoniumoxidesilicaat, zirkoniumoxide, magnesiumoxide, zinkoxide, enz.
2) Verschillende metaalpoeders: zoals aluminiumpoeder, zinkpoeder, molybdeenpoeder, wolfraampoeder, magnesiumpoeder, koperpoeder en zeldzame aardmetaalpoeder, legeringspoeder, enz.
3) Andere poeders: zoals materialen voor lithiumbatterijen, katalysatoren, fluorescerende poeders, cement, schuurmiddelen, pesticiden, voedsel, verven, kleurstoffen, keramische grondstoffen, chemische materialen, nanomaterialen, papiervulstoffen en coatings, enz.
Technische specificaties (nat proces)
| Model |
BXT5200-H
(0,1 μm -800 μm)
|
BXT5500-H
(0,01 μm-800 μm)
|
BXT5500-H
(0,01 μm-1000 μm)
|
BXT5500-L
(0,1 μm-1000 μm)
|
BXT6100-A
(0,01 μm -1250 μm)
|
BXT6100-A
(0,01 μm -2000 μm)
|
| Uitvoeringsnormen |
ISO13320:2009；GBT 19077-2016 |
| Testbereik |
0,1 μm -800 μm |
0,01 μm-800 μm |
0,01 μm-1000 μm |
0,1 μm-1000 μm |
0,01 μm -1250 μm |
0,01 μm -2000 μm |
| Aantal detectorkanalen |
86-kanaals uniforme kruis- en oppervlaktecompensatie multidirectionele array
86 |
92 |
112 |
127 |
| Ultrasnel moederbord |
Vaststelling van snelheid van 10.000 keer per seconde |
Moederbord met ultrasnelle acquisitie (16bit.200kbs) |
| Meetnauwkeurigheid |
Nauwkeurigheid en herhaalbaarheid Dv50 zijn allemaal beter dan ± 0,5% (NIST traceerbare standaardmonsters) |
| Geen-uitlaatbubbel |
Omdat er geen uitlaatbelontwerp is, zijn de gegevens over belinterferentie niet nauwkeuriger |
| Laserparameter |
Geïmporteerde hoogvermogen halfgeleiderlaser met glasvezeluitgang met λ = 635 nm, p> 10 mW, levensduur> 50.000 uur |
| Laser-intelligent managementsysteem |
Real-time monitoring van de werkstatus van het instrument. Zodra het een opdracht heeft ontvangen om te werken, zal het intelligente managementsysteem de laser onmiddellijk verlichten en de krachtige laser zal binnen 3 seconden een stabiele werkstatus bereiken |
| Optisch uitlijningssysteem |
Mechanisch centrum + optisch centrum dubbele positionering, volledig automatisch centreersysteem |
| Bedrijfsmodus |
SOP bewerkbare volledig automatische meting met één klik |
| Concentratie bereik |
Minimale schaduwgraad 3%, maximale schaduwgraad 90% (optische concentratie) |
| Voorbeeldvenster |
Speciale coatingprocesbehandeling, lichtsignaaltransmissie>99,7% |
| Ingebouwde dispersiemethode |
ultrasoon |
Frequentie: f=40KHz, vermogen: p=80W, tijd: vrij instelbaar; Uitgerust met ultrasone anti-droogverbrandingsfunctie |
| roeren |
geïntegreerd ontwerp van circulatiemenging, snelheid instelbaar van 100-3950 tpm |
| Lus |
Nominaal debiet: 0-10L/min, instelbaar nominaal vermogen: 25W |
| Voorbeeld zwembad |
Zelf ontworpen kookmonsterbad met beter dispersie-effect, capaciteit: 190-600 ml kan normaal worden getest |
| Meettijd |
Typische waarde<10s |
| Omgevingstemperatuur |
0°-45°C |
| Omgevingsvochtigheid |
10%-85% relatieve vochtigheid (geen condensatie) |
| voeding |
220 V 50/60 Hz(standaard);110V/60Hz(optioneel)
|
| Dimensie |
800 mm * 280 mm * 335 mm |
1050 mm * 325 mm * 335 mm |
| Gewicht |
38 kg |
45 kg |
Technische specificaties (droog proces)
| Model |
BXT2020-L
(0,1 μm -800 μm)
|
BXT2020-H
(0,1 μm-2000 μm)
|
BXT2020-H
(0,1 μm-1250 μm)
|
BXT2020-H
(0,1 μm-2800 μm)
|
| Uitvoeringsnormen |
ISO13320:2009；GBT 19077-2016
|
| Testbereik |
0,1 μm -800 μm |
0,1 μm-2000 μm |
0,1 μm - 1250 μm |
0,1 μm - 2800 μm |
| Aantal detectorkanalen |
87-kanaals uniforme kruis- en oppervlaktecompensatie multidirectionele array |
109 |
101 |
115 |
| Nauwkeurigheidsfout |
<1% (D50-waarde van standaardmonster) |
| Herhaalbaarheidsfout |
<1% (D50-waarde van standaardmonster) |
| Ultrasnel moederbord |
Met behulp van een supersnel acquisitiemoederbord met een bemonsteringssnelheid van 16 bit.200 kbs kunnen nauwkeurige resultaten worden verkregen door het monster gedurende 0,1 seconde in de laserstraal te plaatsen. |
| Optisch model |
Complete Mie-verstrooiingstheorie met volledig bereik, inclusief dynamische compensatietechnologie met hoge concentratie en meervoudige verstrooiing |
| Filtermethode |
Technologie met drie lenzen Fourier-transformatielens+filterlens+standaard Fourier-transformatielens |
| Voedingsmethode |
Mechanische traploze snelheidsregeling, softwarebesturing |
| Olievrije stille luchtcompressor |
Uitgerust met stoffiltratiefunctie om de testnauwkeurigheid te garanderen |
| Filter |
Kan vocht in de lucht filteren om verspreidingseffect te garanderen |
| Bescherming tegen verkeerde bediening |
Het instrument heeft een zelfbeschermingsfunctie tegen verkeerde bediening en reageert niet op verkeerde bediening |
| Laserparameters |
Geïmporteerde krachtige laser met glasvezeluitgang met λ = 650 nm en p> 10 mW |
| Laser-intelligent managementsysteem |
Real-time monitoring van de werkstatus van het instrument. Zodra het een opdracht heeft ontvangen om te werken, zal het intelligente managementsysteem de laser onmiddellijk verlichten en de krachtige laser zal binnen 3 seconden een stabiele werkstatus bereiken |
| Concentratie bereik |
Minimale schaduwgraad 3%, maximale schaduwgraad 90% (optische concentratie) |
| Cameralens |
Speciale coatingprocesbehandeling, lichtsignaaltransmissie>99,7% |
| Dispersie methode |
Luchtverspreiding onder hoge druk |
| Meettijd |
Typische waarde<10s |
| Intelligente bedieningsmodus |
Software intelligente volautomatische besturing |
| Omgevingstemperatuur |
0°-45°C |
| Omgevingsvochtigheid |
10%-85% relatieve vochtigheid (geen condensatie) |
| voeding |
110V-240V(±20V),50 Hz-60 Hz
|
| Dimensie |
700 mm * 495 mm * 300 mm |
700 mm * 495 mm * 300 mm |
| Gewicht |
35 kg |
55 kg |
Technische specificaties (Droge natte integratie)
| Model |
BXT6100-D |
BXT6200-B |
| Uitvoeringsnormen |
ISO13320:2009；GBT 19077-2016
|
| Testbereik |
Nat proces: 0,01 μm -1250 μm; Droog proces: 0,1 μm -1250 μm |
Nat proces: 0,01 μm -2800 μm; Droog proces: 0,1 μm -2800 μm |
| Aantal detectorkanalen |
Nat 127 droog 96 (uniforme kruis- en oppervlaktecompensatie multidirectionele array) |
Nat 128 droog 115 (uniforme kruis- en oppervlaktecompensatie multidirectionele array) |
| Ultrasnel moederbord |
Met behulp van een supersnel acquisitiemoederbord met een bemonsteringssnelheid van 16 bit.200 kbs kunnen nauwkeurige resultaten worden verkregen door het monster gedurende 0,1 seconde in de laserstraal te plaatsen |
| Meetnauwkeurigheid |
＜ ± 0,5% (D50-waarde van nationaal standaardmonster)
|
| Geen-uitlaatbubbel |
Omdat er geen uitlaatbelontwerp is, zijn de gegevens over belinterferentie niet nauwkeuriger |
| Laserparameter |
Geïmporteerde glasvezel-uitvoer krachtige halfgeleiderlaser met λ = 635 nm, maximaal vermogen van 20 mW, levensduur> 50.000 uur |
| Laser-intelligent managementsysteem |
Real-time monitoring van de werkstatus van het instrument. Zodra het een opdracht heeft ontvangen om te werken, zal het intelligente managementsysteem de laser onmiddellijk verlichten en de krachtige laser zal binnen 3 seconden een stabiele werkstatus bereiken |
| Optisch uitlijningssysteem |
Mechanisch centrum + optisch centrum dubbele positionering, volledig automatisch centreersysteem |
| Bedrijfsmodus |
SOP bewerkbare volledig automatische meting met één klik |
| Concentratie bereik |
Minimale schaduwgraad 3%, maximale schaduwgraad 90% (optische concentratie) |
| Voorbeeldvenster |
Speciale coatingprocesbehandeling, lichtsignaaltransmissie>99,7% |
| Intelligente bedieningsmodus |
Zowel droge als natte tests zijn volledig geautomatiseerd met softwarebediening met één klik |
| Droog-nat schakelen |
Automatische omschakeling van software met één klik, geen handmatige bediening vereist |
| Ingebouwde dispersiemethode |
ultrasoon |
Frequentie: f=40KHz, vermogen: p=60W, tijd: vrij instelbaar; Uitgerust met ultrasone anti-droogverbrandingsfunctie |
| roeren |
geïntegreerd ontwerp van circulatiemenging, snelheid instelbaar van 100-3950 tpm |
| Lus |
Nominaal debiet: 0-10L/min, instelbaar nominaal vermogen: 25W |
| Droge dispersie |
Dispersie methode |
Luchtverspreiding onder hoge druk |
| Voedingsmethode |
Mechanische traploze snelheidsregeling, trillingstoevoer, softwarebesturing |
| Olievrije stille luchtcompressor |
Uitgerust met stoffiltratiefunctie om de testnauwkeurigheid te garanderen, traploos instelbaar van 0,1-0,8 MPa |
| Filter |
Kan vocht in de lucht filteren om verspreidingseffect te garanderen |
| Meettijd |
Typische waarde<10s |
| Omgevingstemperatuur |
0°-45°C |
| Omgevingsvochtigheid |
10%-85% relatieve vochtigheid (geen condensatie) |
| voeding |
110V-240V(±20V),50 Hz-60 Hz
|
| Dimensie |
1050 mm * 505 mm * 335 mm |
| Gewicht |
50 kg |
