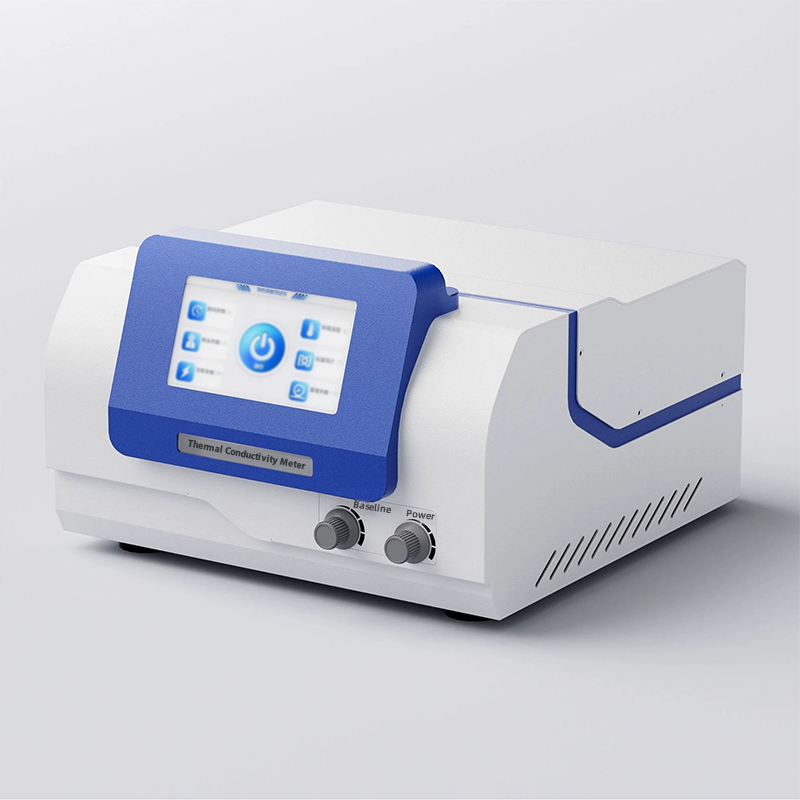

Metode van de vergankelijke warmtebron in het vlak Thermische geleidbaarheidsmeter

VergankelijkPrijstrookHetenSonzeMethodThermalConductiviteitMether

Inleiding tot het instrument

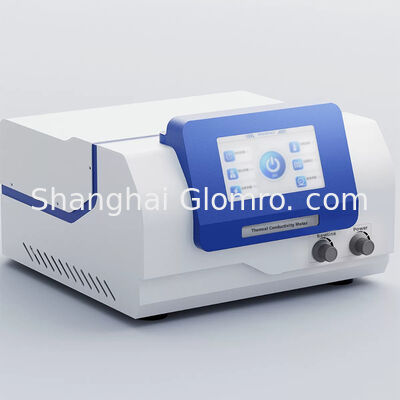

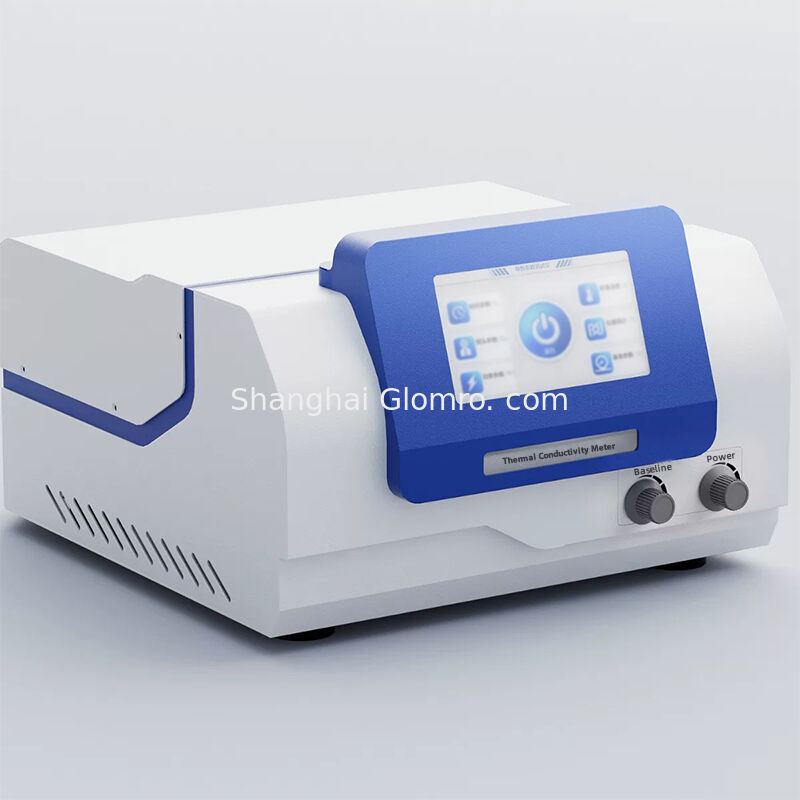

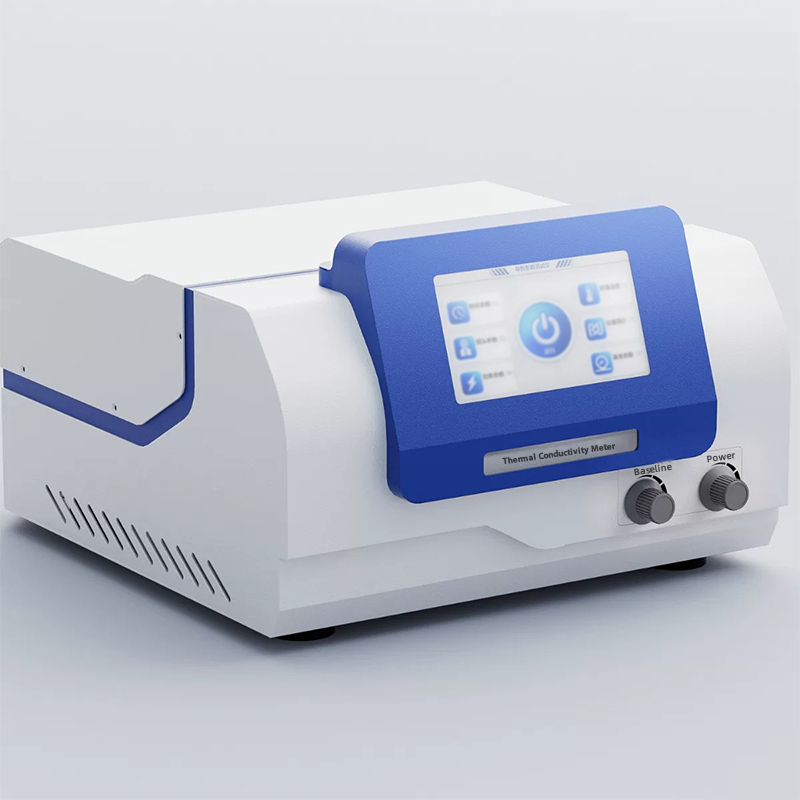

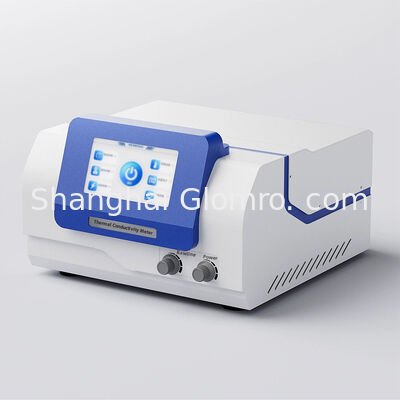

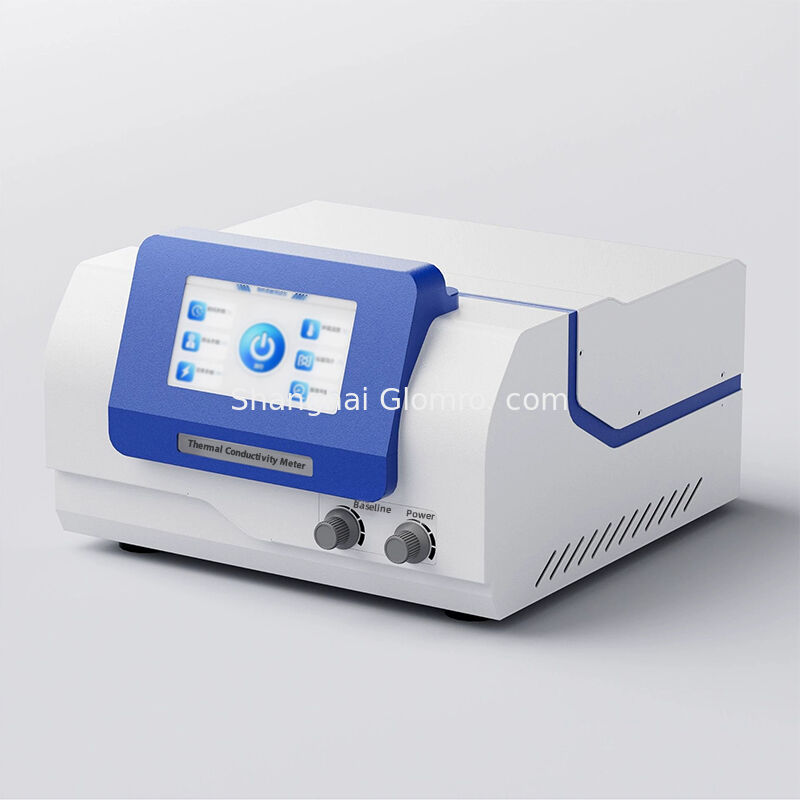

BXT-DR-S is een thermische geleidbaarheidstester die is ontwikkeld met behulp van transiente vlakke warmtebrontechnologie (TPS), die kan worden gebruikt om de thermische geleidbaarheid van verschillende soorten materialen te testen.De methode van de tijdelijke platte warmtebron is het nieuwste type van
Het is een methode voor het bestuderen van de thermische geleidingsvermogen, die de meettechnieken naar een heel nieuw niveau heeft gebracht.De mogelijkheid om de warmtegeleidbaarheid bij het bestuderen van materialen snel en nauwkeurig te meten, biedt een groot gemak voor kwaliteitsbewaking in bedrijvenHet instrument is eenvoudig te bedienen, de methode is eenvoudig en gemakkelijk te begrijpen en het zal geen schade aan het geteste monster veroorzaken.

Werkingsbeginsel

De transitieve platte warmtebrontechnologie (TPS) is een nieuwe methode voor het meten van de thermische geleidbaarheid.Het beginsel van de bepaling van de thermische eigenschappen van materialen is gebaseerd op de overgangstemperatuurrespons die wordt gegenereerd door een schijfvormige warmtebron met stapverwarming in een oneindig mediumMet behulp van warmtebestendige materialen is een platte sonde gemaakt die zowel als warmtebron als als temperatuursensor dient.De coëfficiënt thermische weerstand van een legering is lineair gerelateerd aan temperatuur en weerstand, wat betekent dat door de verandering in weerstand te begrijpen, het warmteverlies kan worden bepaald, waardoor de thermische geleidbaarheid van de

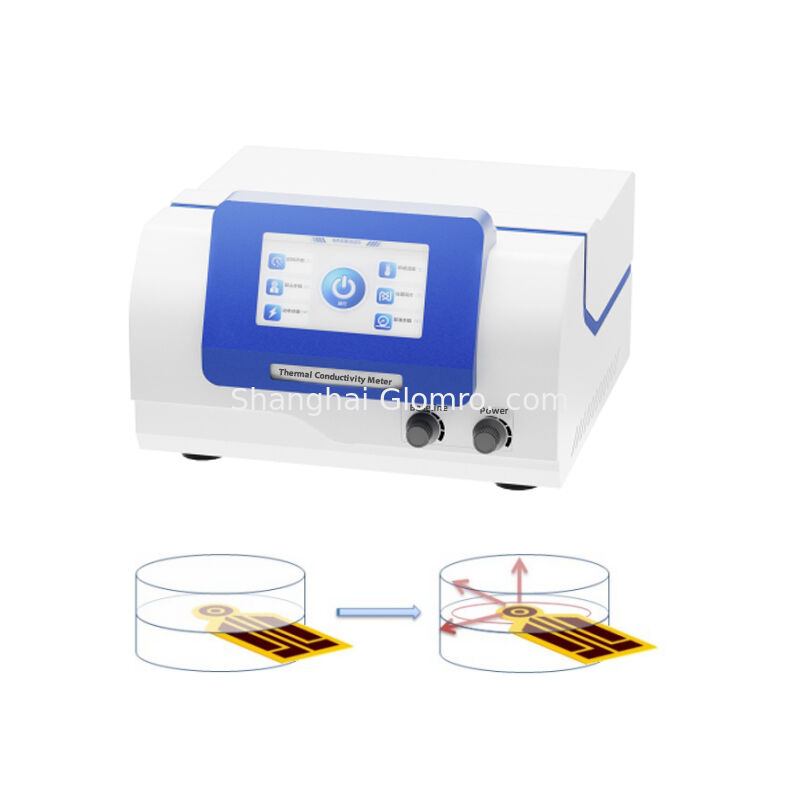

De sonde van deze methode is een dunne film van een continue dubbele helixstructuur, gevormd door het etsen van geleidende legering,met een dubbele beschermende laag op de buitenste laag en een zeer dunne dikteBij de test wordt de sonde in het midden van het monster geplaatst om te worden getest.Wanneer de stroom door de sonde gaat, ontstaat een bepaalde temperatuurstijging en de geproduceerde warmte diffundeert gelijktijdig naar de monsters aan beide zijden van de sonde.De snelheid van de thermische diffusie is afhankelijk van de eigenschappen van de thermische geleidbaarheid van het materiaalDoor de temperatuur en de reactietijd van de sonde te registreren, kan de thermische geleidbaarheid rechtstreeks worden verkregen uit een wiskundig model.

Testobject

Metalen, keramiek, legeringen, ertsen, polymeren, composieten, papier, weefsels, schuimplastics (warmte-isolatie-materialen en platen met platte oppervlakken), minerale wol, cement
alle, glasversterkte composietplaten CRC, cementpolystyrenplaten, sandwichbeton, glasversterkte staalpanelen composietplaten, papier honingraatplaten, colloïden, vloeistoffen, poeders,vaste stoffen in korrels en pasta's, enz., hebben een breed scala aan proefobjecten.

Hoofdkenmerken

u Referentienormen voor instrumenten voor gehele machines: ISO 22007-2;

u De testomvang is breed, de testprestaties stabiel en het is het toonaangevende niveau onder vergelijkbare instrumenten in China;

u Direct meten, met een testtijd van ongeveer 5-160 seconden die kan worden ingesteld, kan snel en nauwkeurig de thermische geleidbaarheid meten, waardoor veel tijd wordt bespaard;

u Het wordt niet beïnvloed door thermische weerstand bij contact zoals bij de statische methode;

u Er is geen speciale monstervoorbereiding vereist en er zijn geen specifieke eisen aan de vorm van het monster.Vaste blokken hebben alleen een relatief glad monsteroppervlak en een lengte en breedte nodig die ten minste twee keer de diameter van de sonde bedragen;

u Het uitvoeren van niet-destructieve tests op monsters betekent dat deze kunnen worden hergebruikt;

u De sonde heeft een dubbele helixstructuur voor het ontwerp, gecombineerd met een speciaal wiskundig model, en maakt gebruik van kernalgoritmes om de op de sonde verzamelde gegevens te analyseren en te berekenen;

u De structuur van de monstertafel is slim, eenvoudig te bedienen, geschikt voor het plaatsen van monsters van verschillende diktes en tegelijkertijd eenvoudig en mooi.

u De gegevensverzameling op de sonde maakt gebruik van geïmporteerde dataverzameling chip
s, die een hoge resolutie hebben en de testresultaten nauwkeuriger en betrouwbaarder kunnen maken;

u Het besturingssysteem van de host maakt gebruik van ARM-microprocessors, die een snellere verwerkingssnelheid hebben dan traditionele microprocessors, waardoor de analyse- en verwerkingsmogelijkheden van het systeem worden verbeterd,en resulteert in nauwkeurigere berekeningsresultaten;

u Het instrument kan worden gebruikt voor de bepaling van thermische eigenschappen zoals blokvaste stoffen, pastavaste stoffen, korrels, colloïden, vloeistoffen, poeders, coatings, films, isolatiematerialen, enz.;

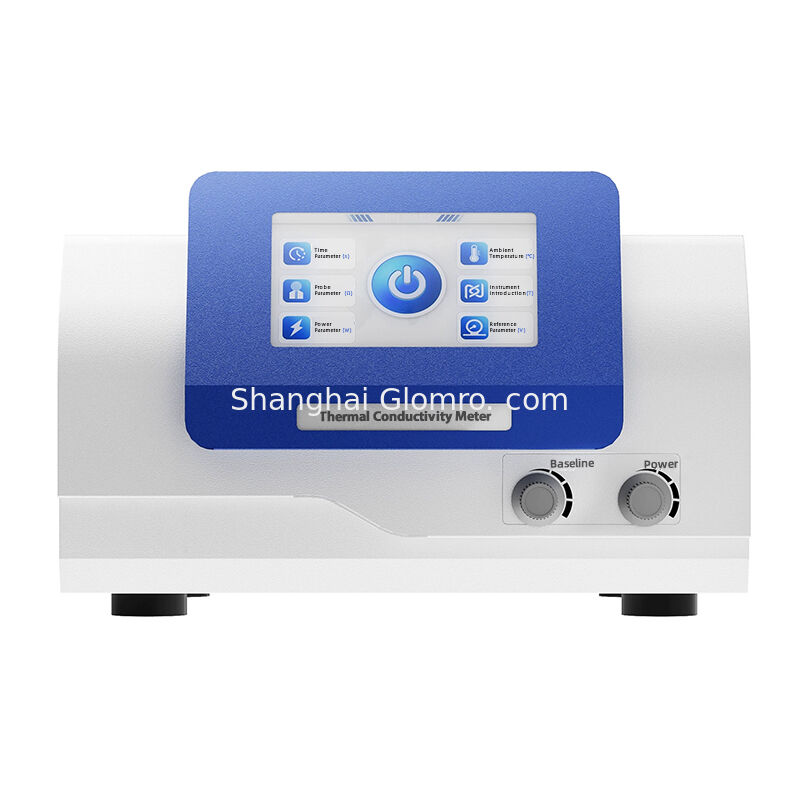

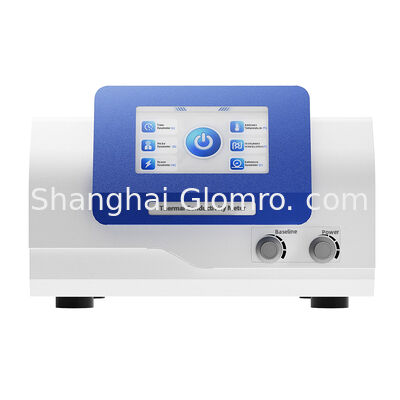

u Intelligente mens-machine-interface, kleuren-LCD-scherm, touchscreenbesturing, gemakkelijke en eenvoudige bediening;

u Een zeer geautomatiseerd computersysteem voor gegevenscommunicatie en rapportage.

Technische parameter

In vergelijking met andere methoden is het sneller
, eenvoudiger, en meer c.alomvattend
