Transiënte Plaag Hitte Source eettijdethode Thermische Geleidbaarheid MeettijdIntroductie van het instrument

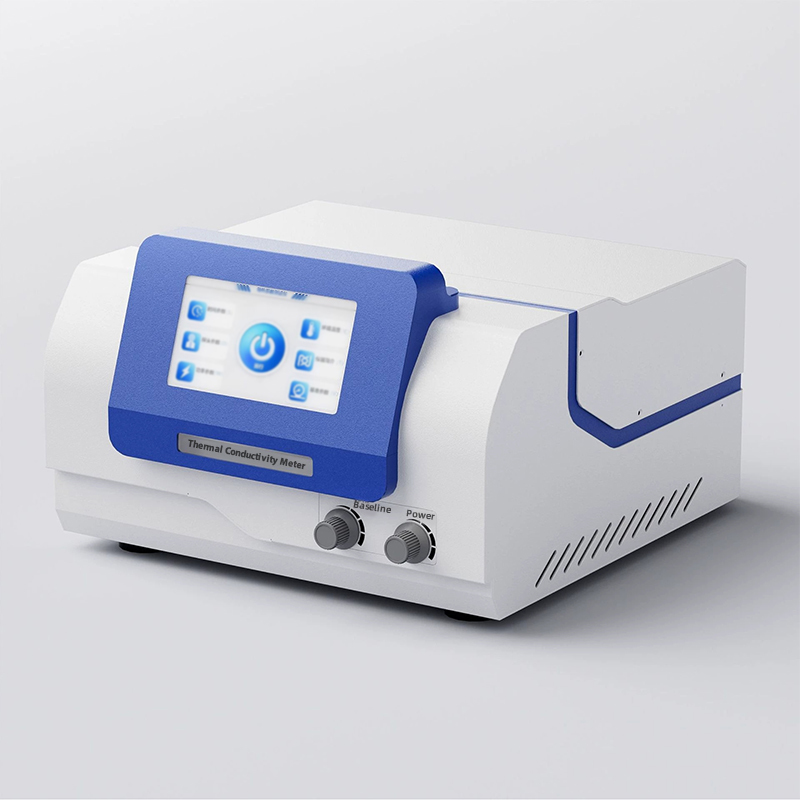

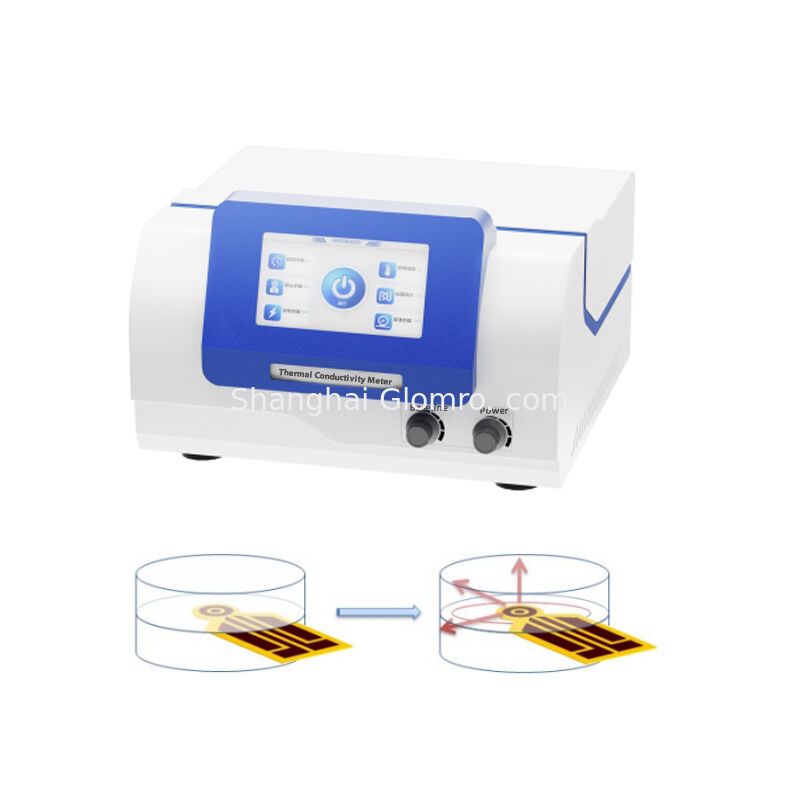

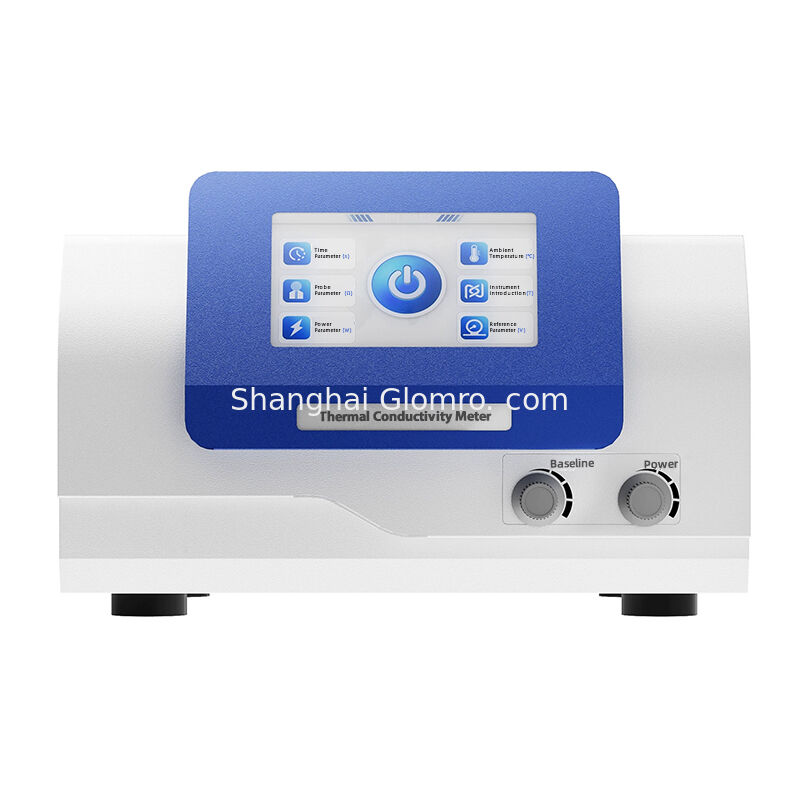

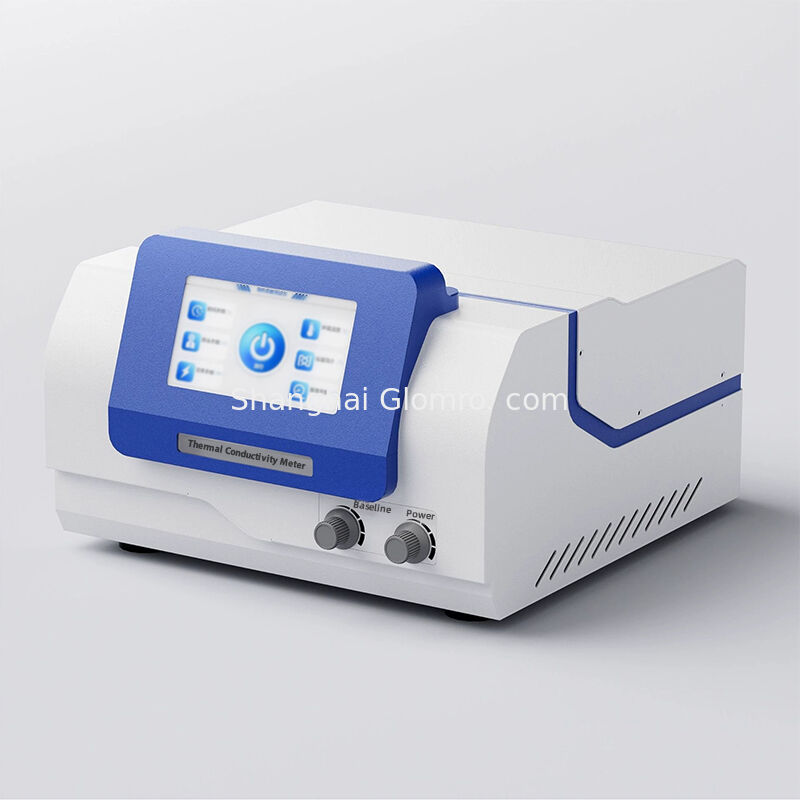

De BXT-DR-S is een thermische geleidbaarheidstester ontwikkeld met behulp van transiënte planaire warmtebrontechnologie (TPS), die kan worden gebruikt om de thermische geleidbaarheidsprestaties van verschillende soorten materialen te testen. De transiënte planaire warmtebronmethode is het nieuwste type m
ethode voor het bestuderen van thermische geleidbaarheidsprestaties, die meettechnieken naar een geheel nieuw niveau heeft getild. Het vermogen om thermische geleidbaarheid snel en nauwkeurig te meten bij het bestuderen van materialen biedt groot gemak voor kwaliteitsbewaking van bedrijven, materiaalproductie en laboratoriumonderzoek. Het instrument is eenvoudig te bedienen, de methode is eenvoudig en gemakkelijk te begrijpen, en het zal geen schade veroorzaken aan het geteste monster.
Werkingsprincipe
Transiënte planaire warmtebrontechnologie (TPS) is een nieuwe methode voor het meten van thermische geleidbaarheid. Het principe van het bepalen van de thermische eigenschappen van materialen is gebaseerd op de transiënte temperatuurrespons gegenereerd door een schijfvormige warmtebron met stapverwarming in een oneindig medium. Gebruikmakend van thermisch resistente materialen om een platte sonde te creëren die zowel als warmtebron als temperatuursensor dient. De thermische weerstandscoëfficiënt van een legering is lineair gerelateerd aan temperatuur en weerstand, wat betekent dat door de verandering in weerstand te begrijpen, het warmteverlies kan worden bepaald, waardoor de thermische geleidbaarheid van de s
ample wordt weerspiegeld. De sonde van deze methode is een continue dubbele helix structuur dunne film gevormd door het etsen van geleidende legering, met een dubbellaagse isolerende beschermlaag aan de buitenlaag en een zeer dunne dikte, wat de sonde een zekere mechanische sterkte geeft en elektrische isolatie met het monster behoudt. Tijdens het testproces wordt de sonde in het midden van het monster geplaatst voor testen. Wanneer stroom door de sonde gaat, wordt een bepaalde temperatuurstijging gegenereerd, en de tegelijkertijd gegenereerde warmte diffundeert naar de monsters aan beide zijden van de sonde. De snelheid van thermische diffusie hangt af van de thermische geleidbaarheidskenmerken van het materiaal. Door de temperatuur en de responstijd van de sonde op te nemen, kan de thermische geleidbaarheid direct uit een wiskundig model worden verkregen.
Testobject
Metalen, keramiek, legeringen, ertsen, polymeren, composieten, papier, stoffen, geschuimde kunststoffen (warmte-isolatiematerialen en platen met platte oppervlakken), steenwol, cementw
anden, glasvezelversterkte composietplaten CRC, cementpolystyreenplaten, sandwichbeton, glasvezelversterkte stalen paneelcomposietplaten, papier honingraatplaten, colloïden, vloeistoffen, poeders, korrelige en pasta-achtige vaste stoffen, enz., hebben een breed scala aan testobjecten.
Belangrijkste kenmerken
u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. ；Nr.
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. s, die een hoge resolutie hebben en de testresultaten nauwkeuriger en betrouwbaarder kunnen maken;
u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. u
Krachtige gegevensverwerkingsmogelijkheden. Een sterk geautomatiseerd computersysteem voor datacommunicatie en rapportverwerking. Technische parameter
Testbereik
|
0.001-300W/(m*K)
|
Meet de temperatuur
|
|
bereik van het monster
-20 ℃ -320 ℃
|
(vereist optionele externe temperatuurregelapparatuur)
Sondediameter
|
|
Nr. 1 sonde 7,5 mm; Nr. 2 sonde 15 mm
|
；Nr. sonde 30 mm Precisie
|
|
±3%
|
Herhalingsfout
|
|
≤3%
|
Meet tijd
|
|
5~160s
|
Voeding
|
|
AC 220V
|
Totaal vermogen
|
|
﹤
|
15℃Monster temperatuurstijging
|
|
﹤
|
15℃Test monster vermogen P
|
|
Nr. 1 sonde vermogen 0
|
|
|
Enkel monster gemeten door sonde nr. 1 (15*15*3,75 mm)
|
Enkel monster gemeten door de nr. 2 sonde (30*30*7,5 mm)
Enkel monster gemeten door de nr. 3 sonde (60*60*2 mm)
Opmerking: Sonde 1 meet dunne materialen met lage geleidbaarheid, sonde 2 is een conventionele universele sonde,
|
|
en sonde 3 meet materialen met hoge geleidbaarheid met hoge thermische geleidbaarheid. Als het oppervlak van
het geteste monster glad, vlak en kleverig is, kan het monster worden gestapeld.
Vergeleken met andere methoden is het sneller
|
, eenvoudiger en meer
c omprehensiveTransiënte planaire warmtebronmethode
|
|
Laser methode
|
Hotline methode
|
Beschermplaat methode
|
Meetmethoden
|
|
Niet-stationaire methode
|
Stationaire methode
|
Stationaire methode
|
Stationaire methode
|
Meet fysische eigenschappen
|
|
Verkrijg direct thermische geleidbaarheid en thermische diffusiviteit
|
Verkrijg direct thermische diffusiviteit en soortelijke warmte, en bereken de thermische geleidbaarheid uit de ingevoerde monsterdichtheidswaarde
|
Verkrijg direct thermische geleidbaarheid
|
Toepassingsgebied
|
Toepassingsgebied
|
|
Vast, vloeibaar,
|
poeder, pasta, colloïde, korrel
Vast
|
Monster preparatie
|
Vast
|
Monster preparatie
|
|
Geen speciaal
|
vereisten, eenvoudige monster
preparatie
Complexe monster preparatie
|
Eenvoudige monster
|
preparatie met
specifieke vereisten
Groot monster formaat
|
Meetnauwkeurigheid
|
|
± 3%, bij voorkeur ± 0,5%
|
Bij voorkeur u
|
p tot ± 10%Bij voorkeur tot ± 5%
|
Bij voorkeur tot ±3%
|
Fysisch model
|
|
Planaire warmtebron contactmeting, zolang het beperkte oppervlaktecontact goed is
|
Niet-contact warmtebron
|
Draad warmtebron, het draadmodel moet goed contact maken
|
Warmtebron contacttype, vereist goed oppervlaktecontact
|
Thermische geleidbaarheidsbereik [w/(m*k)]
|
|
0.005-300
|
10-500
|
0.005-10
|
0.005-5
|
M
|
|
eettijd5-160S
|
Enkele minuten
|
Tientallen minuten
|
Uren
|
|
