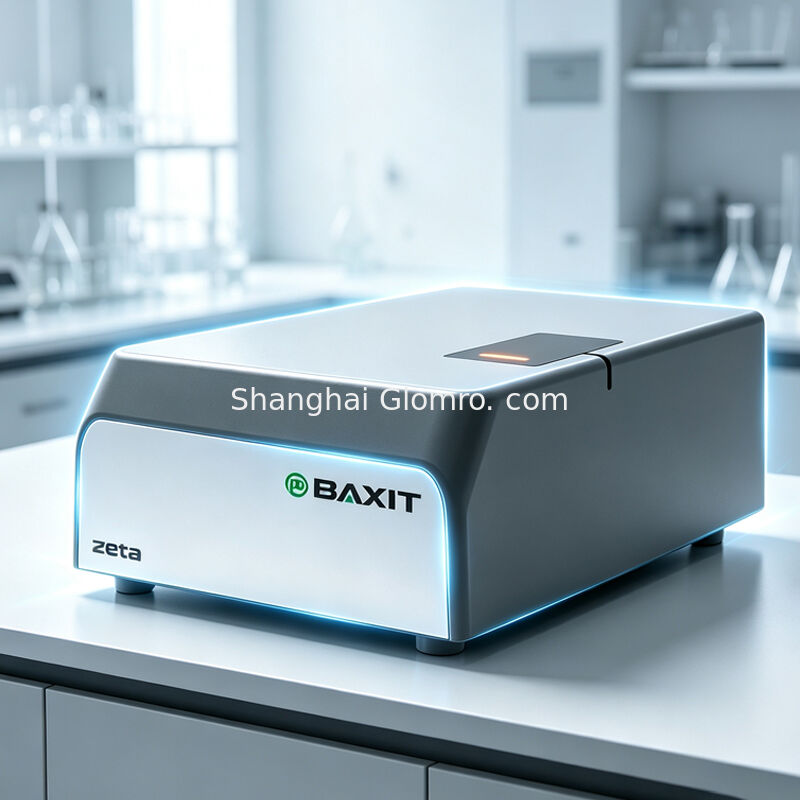

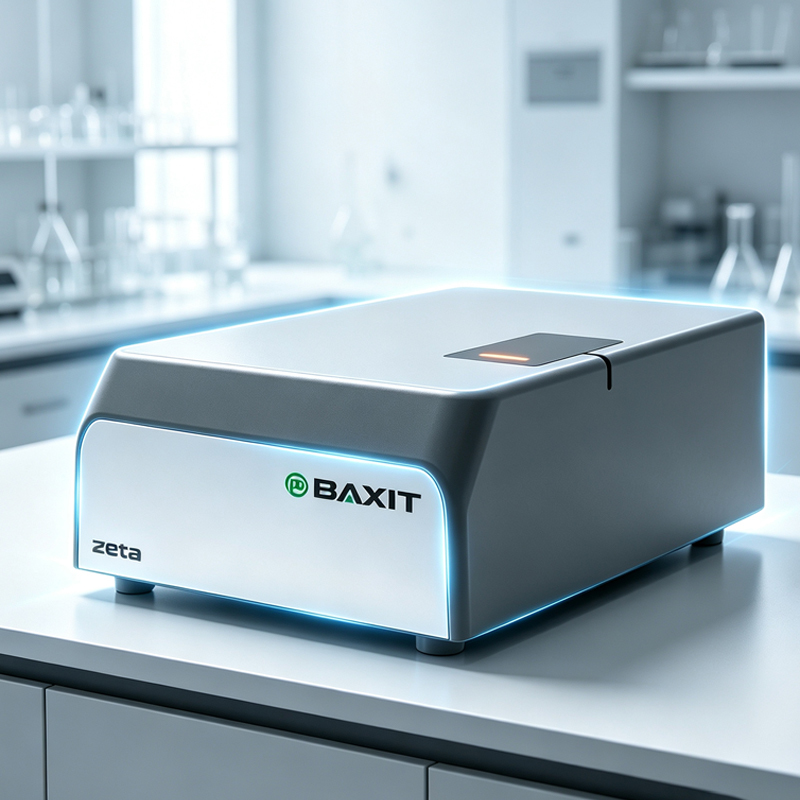

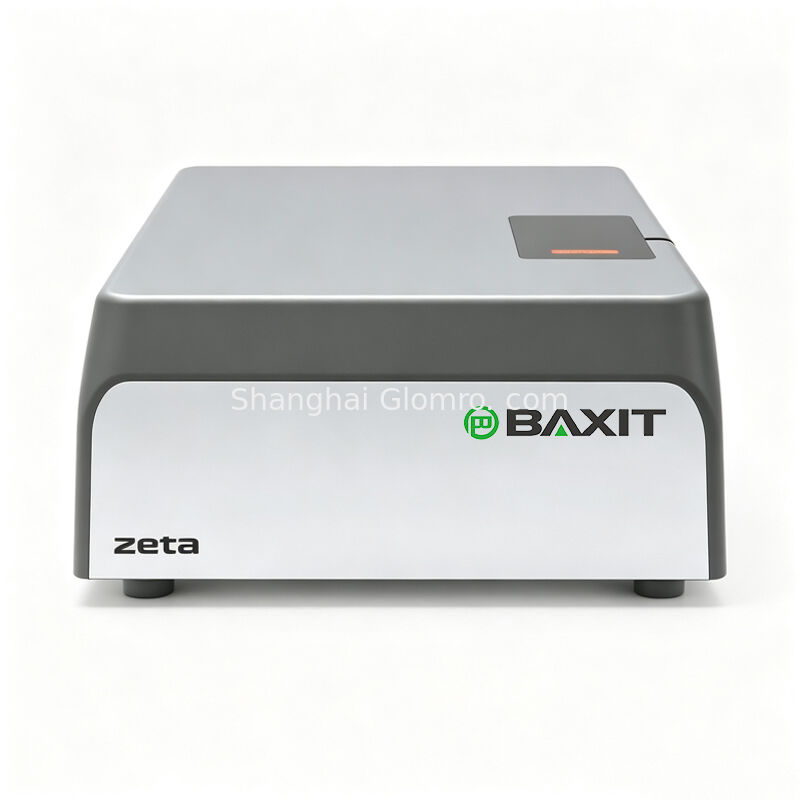

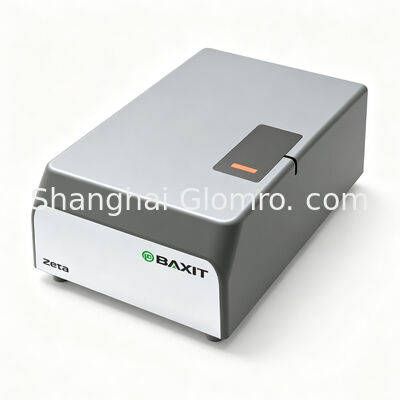

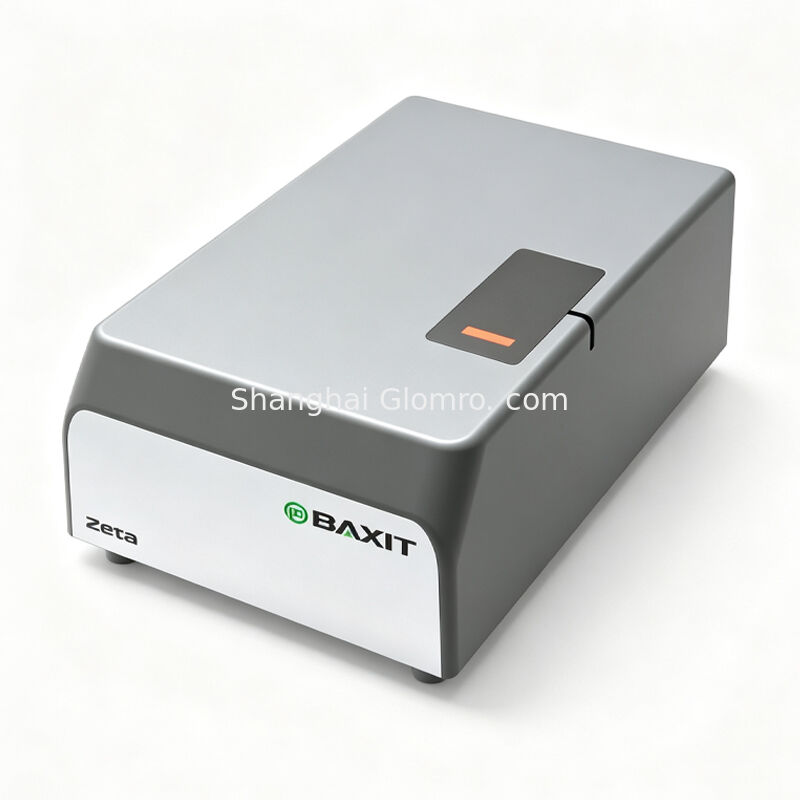

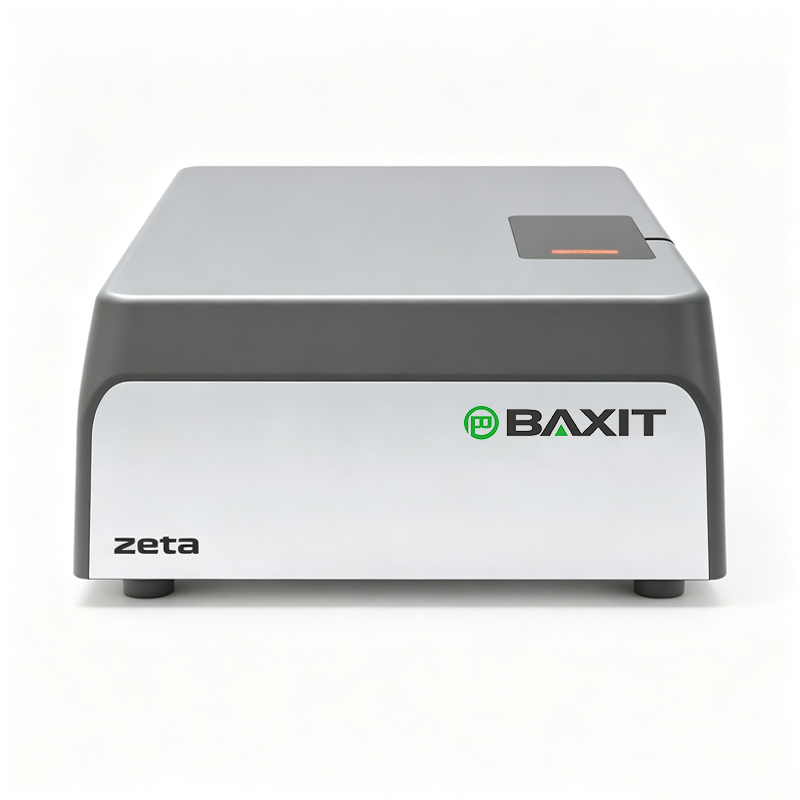

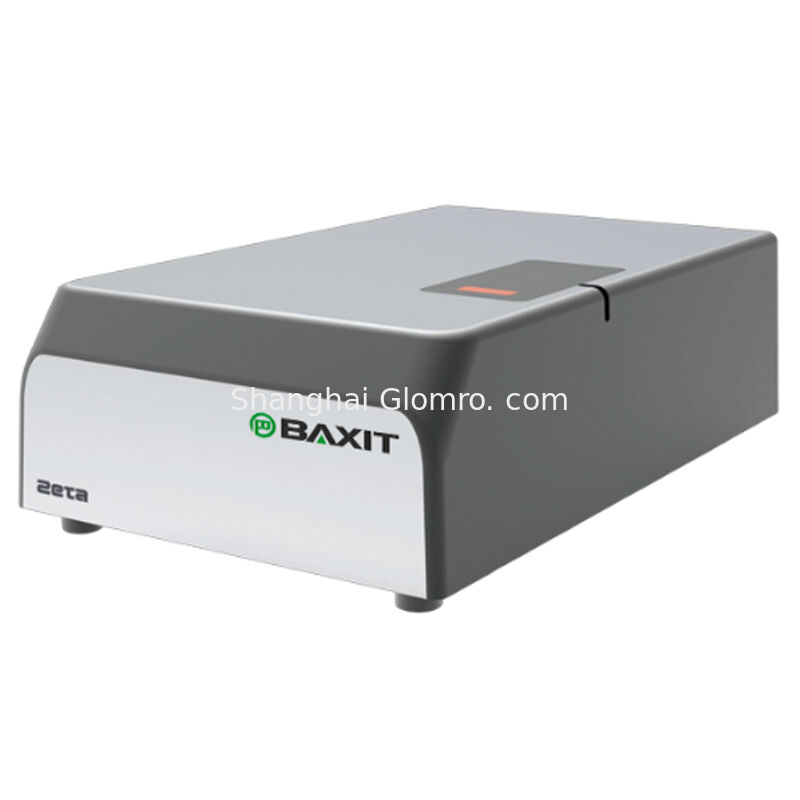

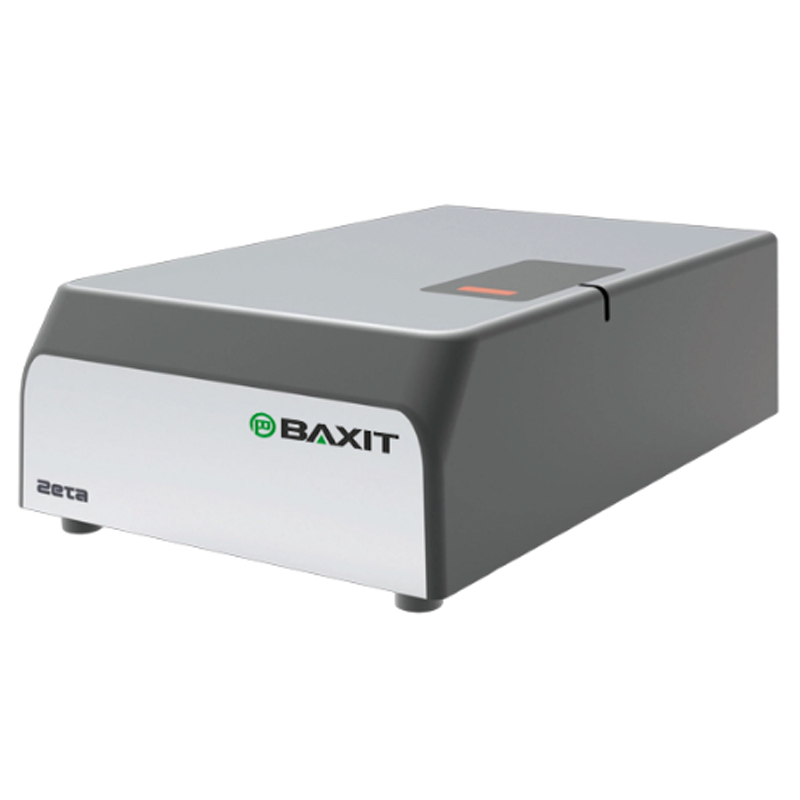

Nano-formaat en Zeta-potentieel Analysator
Introductie van het instrument
De deeltjesgrootte- en Zeta-potentieel analysator is ons nieuwste geïntegreerde analyse-instrument dat deeltjesgrootte- en Zeta-potentieel testen combineert. Het maakt gebruik van het principe van dynamische lichtverstrooiing (DLS) door de fluctuatiesignalen van de intensiteit van verstrooid licht te meten, gegenereerd door de Brownse beweging van deeltjes in het monster, en de autocorrelatiefunctie te verkrijgen via de digitale correlator om de diffusiecoëfficiënt van de deeltjes te analyseren. De deeltjesgrootte en -verdeling worden berekend op basis van de Stokes-Einstein vergelijking; de elektroforetische mobiliteit van de deeltjes werd bepaald door de frequentieverschuiving van het door de deeltjes verstrooide licht onder invloed van een aangelegd elektrisch veld te testen met behulp van de elektroforetische lichtverstrooiing (ELS) techniek, en het Zeta-potentieel en de verdeling van de deeltjes werden berekend volgens de Henry-vergelijking; de statische lichtverstrooiing (SLS) techniek werd gebruikt om de gemiddelde intensiteit van verstrooid licht bij verschillende concentraties van de standaardstof en het monster te meten, de Rayleigh-verhouding bij elke concentratie te berekenen en de Debye-curve te plotten om het molecuulgewicht en de tweede Vili-coëfficiënt van eiwitten en polymeren te verkrijgen.
Schematische weergave van deeltjesgrootte- en potentieel testen
Belangrijkste kenmerken
1. Volledig glasvezel test optisch pad voor hoge gevoeligheid
Het test optisch pad, opgebouwd met een hoogwaardige, ruisarme glasvezel-gekoppelde halfgeleiderlaser en een volledig glasvezel dynamisch verstrooiend licht ontvangstsysteem, maakt gebruik van een HAMAMASTU fotomultiplicatorbuis (PMT) met lage donkere tellingen en hoge gevoeligheid als fotodetector, wat het gehele testsysteem een extreem hoge gevoeligheid en signaal-ruisverhouding geeft, en de basis legt voor testnauwkeurigheid en hoge resolutie
2,Volledige kalibratieverificatie garandeert testnauwkeurigheid
Kalibratieverificatie wordt uitgevoerd over het volledige bereik met behulp van meerdere nationale referentiematerialen voor deeltjesgrootte, met testnauwkeurigheidsfouten van minder dan 1% (hoger dan de vereisten van de nationale norm GB/T29022-2021/ISO22412:2017).
3 Hoge precisie constante temperatuurregeling garandeert teststabiliteit
De halfgeleiderlaser met automatische constante temperatuurtechnologie zorgt voor een stabiele en betrouwbare laseruitvoer. Het hoge precisie constante temperatuursysteem houdt het geteste monster in de monsterhouder gedurende het gehele testproces op een constante temperatuur, waardoor testafwijkingen worden vermeden die worden veroorzaakt door veranderingen in de viscositeit van het medium en de snelheid van de Brownse beweging van de deeltjes als gevolg van temperatuurvariaties, waardoor de betrouwbaarheid en stabiliteit van de testresultaten worden gewaarborgd.
|
Aantal tests
|
Gemiddelde deeltjesgrootte testwaarde
|
|
Nr. 1
|
15,89 nm
|
|
Nr. 2
|
16,08 nm
|
|
Nr. 3
|
16,01 nm
|
|
Nr. 4
|
16,14 nm
|
|
Nr. 5
|
16,19 nm
|
|
Nr. 6
|
16,11 nm
|
|
Gemiddelde
|
16,07 nm
|
|
Standaardafwijking
|
0,11 nm
|
|
Temperatuurtendensen, tijdstendensen
|
0,66%
|
4 Hoge-snelheid digitale correlator voor hoge resolutie
De zelfontwikkelde hoge-snelheid digitale correlator, als kerncomponent voor signaalverwerking, verzamelt dynamische verstrooid lichtintensiteit op hoge snelheid in realtime en voert autocorrelatiebewerkingen uit. Het heeft de mogelijkheid om 6ns signaalresolutie, 100 megabit dataverwerkingssnelheid en een lineair dynamisch bereik van meer dan 1011 te identificeren, wat de integriteit van de autocorrelatiecurve van deeltjes van verschillende groottes over het volledige bereik garandeert.
5. De cosinus-fitting analyse methode maakt snelle testen mogelijk
De beweging van de deeltjes, aangedreven door een aangelegd elektrisch veld, omvat gerichte elektroforetische beweging en onregelmatige Brownse beweging. Daarom is de autocorrelatiefunctie verkregen door de verstrooid lichtintensiteit te detecteren de superpositie van de signalen van de deeltjesdiffusie en elektroforetische beweging. De cosinus-fitting analyse methode kan effectief het Doppler-frequentieverschuivingssignaal verkrijgen dat wordt veroorzaakt door de elektroforetische beweging in de autocorrelatiefunctie in korte tijd, waardoor de invloed van Brownse beweging wordt geëlimineerd. Om snelle Zeta-potentieel testen te bereiken, terwijl elektrode-polarisatie wordt verlicht en de levensduur van de Zeta-potentieel monsterhouder wordt verlengd.
Toepassingsgebied:
Het wordt veel gebruikt voor het testen van de deeltjesgrootte, Zeta-potentieel en molecuulgewicht van monsters zoals organische of anorganische nano-emulsies, poeders, polymeren, micellen, virale antilichamen, enz. op diverse gebieden, waaronder nieuwe materialen, fijne chemicaliën, bio-engineering, verven en coatings, voedsel en medicijnen, ruimtevaart, defensiewetenschap en -technologie, enz. Het biedt een databank voor het bestuderen en verbeteren van materiaalprestaties, het beheersen van productiekosten en het beoordelen van de stabiliteit van dispersiesystemen en de neiging tot deeltjesagglomeratie.
Productvoordeel
Testprincipes Hamamatsu Hoge Gevoeligheid fotomultiplicatorbuis uit JapanDubbele luchtcirculatiestructuur
Testprincipes Japanse Opnex constante temperatuur en vermogen laser
Testprincipes Model
Testprincipes -N9-D
Testprincipes Dynamische Lichtverstrooiing (DLS), Elektroforetische Lichtverstrooiing (ELS), Statische Lichtverstrooiing (SLS), Fotoncorrelatiespectroscopie (PCS)
Handhaaf normen
| GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996 |
GB/T 32671.2-2019/ISO 13309-2:2012Testparameters
|
| Deeltjesgrootte, Zeta-potentieel, molecuulgewicht, tweede Vili-coëfficiënt |
Deeltjesgrootte
|
| Verstrooiingshoek |
90°
Testbereik
|
| 0,5 nm - 10.000 nm |
Nauwkeurigheidsfout
|
| ±1% (NIS traceerbaar referentiemateriaal) |
µ |
±1% (NIS traceerbaar referentiemateriaal) |
| Concentratiebereik |
0,1 mg/ml - 40% w/v |
| * |
Monsterhouder (optioneel) |
| Temperatuurtendensen, tijdstendensen |
Monsterhouder (optioneel) |
| 4 ml polystyreen cuvetten, 4 ml kwartsglas cuvetten, 40 µl microcuvetten |
Zeta-potentieelCorrelator |
| 12° |
Zeta-potentieel bereik |
| Geen werkelijke limieten |
Elektroforetische mobiliteitsbereik |
| >+20 |
µ |
m·cm/V·s / |
| <-20 |
µ |
| m·cm/V·s |
Geleidbaarheidsbereik7*Bereik van deeltjesgroottes geschikt voor testen1 nm - 120µm*
|
| Elektrode |
U-vormige capillaire elektrodeCorrelator |
| Meetbereik |
340 Da - 2×107Da Correlator |
| Systeemparameters |
Lichtbron |
| Hoogwaardige solid-state laser, λ = 532 nm, P = 30 mW |
Licht benadrukt het bereik van knooppunten |
0-100% automatisch aanpassenDetectorFotomultiplicatorbuis (PMT)Correlator |
512 fysieke kanalen, bemonsteringstijd 0,1 µs - 1 ms dynamisch instelbaar
|
Temperatuurregelbereik |
5°C tot 90°C |
| Temperatuurregelingsnauwkeurigheid |
Plus of min 0,1°C |
| Werkende voeding |
AC 100V-240V @ 50Hz-60Hz, DC 12V/10A |
| Omgevingsvereisten |
5-45°C, 10% - 85% relatieve vochtigheid (geen condensatie) |
| Uiterlijk afmetingen |
650 mm × 410 mm × 200 mmTotaal gewicht |
| 20 Kg |
Opmerking: * Gerelateerd aan monster en optie |
|
|
|
|
|
|
|
|
|
